              机体总装


机体总装:机体运用QT500-7,高刚性的床身,**的生产性能。

       多工位冷镦机是金属冷挤压成型机械中的一种高效率、全自动的专业化机械设备,

       其本身优越冷镦机成型工艺和先进加工特性使得它能广泛应用于国民经济的各个领域。

       多种多工模规格以实现一次成型的**条件

       高刚性的基本构造提供稳定可靠的冷镦成型加工

       先进的自动化配置有助于各业界提高生产效率、降低成本、增加利润。

冷镦机部件 (1).png

冷镦机部件 (2).jpeg冷镦机部件 (10).jpeg冷镦机部件 (4).jpeg




滑块部件


滑块部件:(滑块图1)普通滑块材料运用HT350,减震性、耐磨性、切割加工性十分好,滑块设计采用T型设计,运行更加平稳,更有利于加工精密高,形状复杂的产品,滑块侧板上面与滑块连接处油槽设计,让滑块在侧板上滑动更加的平稳润滑,滑块侧板采用可调节设计,机器经过长时间的运行,滑块和侧板之间的间隙难免会磨损(间隙增大),这时候调节侧板调节螺丝可以很好的调节间隙,基础机型(6S)冲模座可装6个冲棒,但根据产品工艺安排不同,所需要的机器的工位数也不同,冲击连杆分为轴承式和铜瓦式,轴承式采用SKF轴承(图4)高品质的轴承较低摩擦阻力、充足的润滑,设备运转高速灵活,产品精度稳定持久,综合性能强,但轴承损坏,更换成本高。铜瓦式采用滑动轴承铜瓦,冲击承力大,使用寿命长,维修成本低。(图5)

冷镦机部件 (3).jpeg
冷镦机部件 (6).png冷镦机部件 (8).jpeg

偏心套用来装前冲夹头,而前冲夹头上(111-119)用来安装前冲棒,偏心瓦可以用来微调前冲棒的位置(偏心瓦调整螺丝调节),压块用来压紧偏心套防止偏心套窜动(固定螺丝调节)。(滑块图2)
冷镦机部件 (7).jpeg

阳模滑块(图6)


滑块阳模设计实现冲头与工件同步满足加工各类异型件产品。结构紧凑且设有“防破坏”保险机构。机构装配便捷,顶出力强,便于调节。

当前冲棒把毛坯顶入模具时,吸附力太强,导致前冲棒把毛坯从模具中带出来。而阳模滑块刚好可以解决这一问题,把滑块退后时,滑块上的顶针保持不动一段时间,

让毛坯不被冲棒吸附出来。

冷镦机部件 (11).jpeg



              剪切部件


剪切部件:剪切系统是至关重要的一个组件,剪切系统采用导板驱动刀杆,导板往复运动,切断力直线传送,力大而稳定而且平衡性加。


冷镦机部件 (4).png


剪切部件 剪切部件:剪切系统是至关重要的一个组件,剪切系统采用导板驱动刀杆,导板往复运动,切断力直线传送,力大而稳定而且平衡性加。 整个刀盒设计的十分的巧妙,刀盒内安装内刀,内刀内焊上钨钢。在整个切料的过程中,当料被钨钢切下之后,弹簧夹将会夹住料,然后刀杆继续往前把料送进一模,这时候弹簧夹会越夹越紧,整个过程中保证切断的毛坯不掉落。


冷镦机部件 (2).png


刀杆在S板上做往复运动,而S板则是控制切料时间、顶料时间等的,一个至关重要的零件。镶块主要作为刀杆的滑到,如长期工作遭到磨损,进行更换省时又省事。偏滑块盖板作为偏滑块的滑道,经过好几年工作,难免也会磨损,可能会造成对刀不准,这时候加工偏滑块盖板的其余两个面,能很好的解决问题。(详情见操作手册)


冷镦机部件 (9).png




送料部件



送料部件:送料箱里组装着各种齿轮、轴、轴承、进料轮,复杂的装配过程,使得冷镦机的进料系统十分的稳定,通过送料部件的调节,

                 可以调节切料的长短,十分的方便,棘轮机构,协调有序,齿轮经特殊处理,传动精度高,耐磨性强,寿命高。


冷镦机部件 (5).jpeg


              曲轴部件


曲轴部件:曲轴作为主重要传输动力轴,他的质量决定的机器的质量,我们的每道工艺都进行非常严格的把关。曲轴的偏心决定这滑块的行程,

                 所有子系统的行程时间,都围绕着曲轴滑块的行程时间,轴承均采用瑞典进口的SKF轴承,高品质的轴承,让曲轴的运行更加的完美。

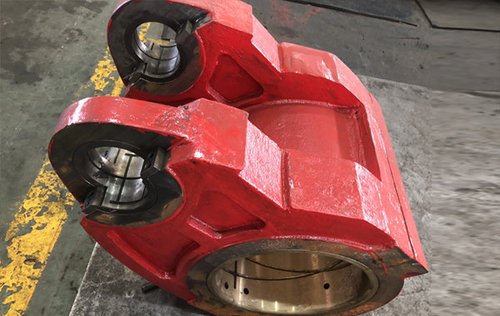

曲轴分为轴承式和铜瓦式,轴承式采用SKF轴承(图4)高品质的轴承较低摩擦阻力、充足的润滑,设备运转高速灵活,产品精度稳定持久,

综合性能强,但轴承损坏,更换成本高。铜瓦式采用滑动轴承铜瓦,冲击承力大,使用寿命长,维修成本低。(图1)


冷镦机部件 (6).png冷镦机部件 (9).jpeg


              钳架部件


钳架部件:钳架子系统主要用于,把产品从前一模具运到下一模具口,然后通过前冲棒把产品顶入下一模具。夹钳用来夹紧产品,安全的运送到下一模具口。若工艺要求,产品需要翻转180°,钳架齿轮则可以实现翻转。(图1,)(图2)8B-14B的钳架可以进行90°-180°翻转,利于工艺安排。而17B以上的机器,我们添加了气缸辅助系统,拉起钳架体更省力。(图3)


冷镦机部件 (3).png



              顶料部分


顶料部件:顶料部件这个子系统主要用于顶出模具里成型的毛坯,曲轴转动带动顶料架,顶料架带动复位螺栓,

                 复位螺栓顶向顶出棒套,顶出棒套上的后冲棒(模具)把产品顶出模外。(图1)(图2)顶出固定螺丝和复位螺栓可以调节顶出距离的大小,

                 顶出棒套上的后冲夹头则是用来装后冲棒。

冷镦机部件 (5).png冷镦机部件 (10).png冷镦机部件 (1).jpeg


              动力部件


动力部件:动力部件给冷镦机提供动力,电机通过皮带带动飞轮,然后飞轮带动曲轴转动,然后机器形成一系列的联动。


冷镦机部件 (7).png

              线架部件


线架部件:线材料放料架上,给冷镦机供料,选用了优质的轴承,保证料架长时间的转动,给予机器原材料。


冷镦机部件 (11).png


              象鼻部件


象鼻部件:用于线材进入机器,把弯曲的线材初步拉直。


冷镦机部件 (8).png
